Vereisung in Tiefkühlzellen:
Ursachen, Auswirkungen und Prävention
Eisbildung am Verdampfer ist weit mehr als ein optischer Makel. Es ist ein schleichender Prozess, der die Energieeffizienz drastisch verringert, die Kühlkette gefährdet und langfristig zu massiven, teuren Schäden an der gesamten Kälteanlage führen kann.
Besonders in stark frequentierten Lagern und Produktionskühlräumen ist das Management von Luftfeuchtigkeit und Temperatur eine tägliche Herausforderung. Erfahren Sie in diesem umfassenden Ratgeber die physikalischen Hintergründe, die häufigsten Fehlerquellen und wie Sie Ihre Anlage optimal schützen.
Die Physik der Vereisung
Warme Luft kann deutlich mehr Wasserdampf binden als kalte Luft. Dringt warme Umgebungsluft
in die −18 °C bis −20 °C kalte Zelle ein, kühlt sie schlagartig ab.
Die Luft erreicht ihren Taupunkt, gibt das Wasser an die kälteste Oberfläche ab:
die Lamellen des Verdampfers. Dort gefriert das Kondenswasser sofort zu Eis.
Warum vereisen Kühlzellen so schnell?
Das Prinzip ist einfach, die Vermeidung in der Praxis oft schwer. Die Hauptursache ist fast immer der unkontrollierte Eintrag von Feuchtigkeit. Die häufigsten Einfallstore:
Falsches Nutzungsverhalten
Zu lange offenstehende Türen beim Ein- und Auslagern lassen massiv Warmluft einströmen.
Warme oder feuchte Ware
Einlagerung von Produkten, die nicht ausreichend vorgekühlt wurden oder offen ausdampfen.
Defekte Isolation
Beschädigte Türdichtungen, Risse in den Paneelen oder nicht isolierte Rohrleitungsdurchführungen.
Fehlerhafte Technik
Falsch parametrierte Abtauzyklen, defekte Abtauheizungen oder ein verstopfter Kondensatablauf.
Die fatalen Folgen einer starken Verdampfer-Vereisung
Explodierende Energiekosten
Eis wirkt wie ein Isolator auf den Verdampferlamellen. Die Kälte kann nicht mehr an die Raumluft abgegeben werden. Der Kompressor muss deutlich länger laufen – der Stromverbrauch steigt um bis zu 40 %.
Verschleiß & Ausfall
Durch blockierten Luftstrom und Dauerbetrieb überhitzt der Kompressor. Eisblöcke können in den Lüfter wachsen und Ventilatormotoren mechanisch blockieren oder zerstören.
Gefahr für die Kühlkette
Wenn der vereiste Verdampfer die Raumtemperatur nicht mehr hält, droht ein Temperaturanstieg. Im schlimmsten Fall führt dies zum Totalverlust der eingelagerten Ware.
Zustand des Verdampfers im optischen Vergleich
Optimaler Zustand
Freie Lamellen, ungehinderter Luftdurchsatz, maximale Effizienz.
Beginnende Vereisung
Erste Eisbildung reduziert den Luftstrom und erhöht den Stromverbrauch spürbar.
Starke Vereisung
Lamellen komplett blockiert, Risiko von Lüfterschäden, massiver Leistungsverlust.
Technische Lösungen und Abtauverfahren
Die richtige Abtauung wählen
Um Eisansatz in Tiefkühlzellen (+/− 0 °C bis −25 °C) zu entfernen, ist aktive Wärmezufuhr zwingend erforderlich. Umluftabtauung (wie in Plus-Kühlräumen) funktioniert hier nicht.
Elektrische Abtauung
Der Standard in den meisten Anlagen. Heizstäbe im Verdampferblock erhitzen sich.
Nachteil:
Sehr hoher Stromverbrauch und Wärmeeintrag in den Raum.
Heißgasabtauung
Das heiße Kältemittelgas vom Verdichter wird direkt durch den Verdampfer geleitet.
Das Eis schmilzt von innen nach außen.
Vorteil:
Extrem schnell, sehr energieeffizient, wenig Wärmeeintrag. Ideal für größere Anlagen.

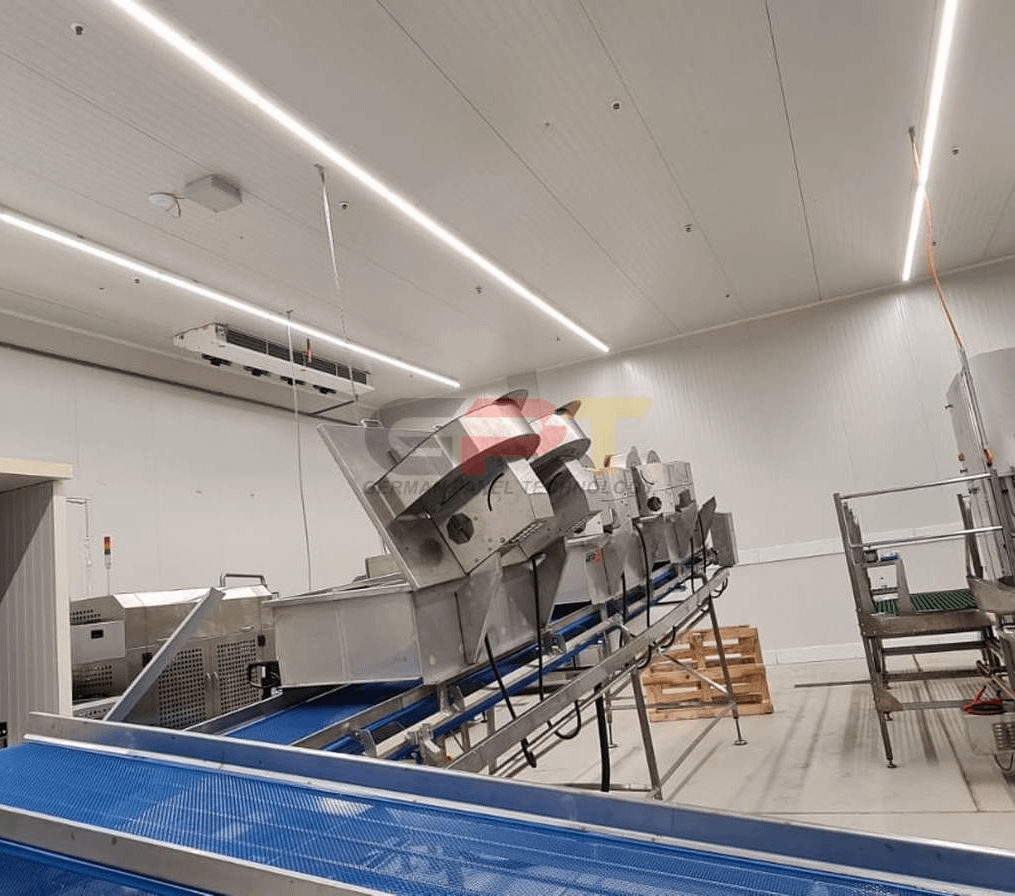

Beispiel einer modernen Produktionskühlzelle mit optimierter Luftführung
Speziallösungen für große Produktionshallen
In großflächigen Produktionskühlräumen, wo sich oft Menschen aufhalten und viel Ware bewegt wird, ist präzise Luftführung entscheidend. Herkömmliche Verdampfer erzeugen oft Zugluft und verteilen die Luft ungleichmäßig.
Textile Luftschläuche (Socks)
Sie verteilen kalte Luft zugfrei und gleichmäßig über große Flächen. Kondensatbildung an der Decke wird vermieden und die Raumtemperatur bleibt absolut konstant.
Bedarfsgerechte Abtauung
Intelligente Steuerungen messen die Eisdicke am Verdampfer und starten die Abtauung nur dann, wenn sie wirklich nötig ist – statt nach einer starren Zeitschaltuhr.
Notfallmaßnahme: Abtauung am Regler erhöhen
Master-Passwort
Erforderlich für Parameteränderungen am Display (z. B. Dixell BPS/BPC)
1. Zwingend vorab überprüfen!
- Prüfen ob Vereisung bzw. Blockaden (Verschmutzung/Verschluss) am Verdampfer vorliegt.
- Prüfen ob der Tauwasserablauf frei ist und mit ausreichend Gefälle ablaufen kann. (Gerät waagrecht?)
- Fehlerspeicher am Regler prüfen / Fehlercode auslesen.
- Kühlraum auf Wärme- oder Feuchtigkeitsquellen sowie zu häufige Türöffnungen kontrollieren.
2. Service-Passwort eingeben
- 1 Horizontal durch die Bildschirme wischen, bis PrG (Programming) erscheint.
- 2 Auf dem PrG Screen überall auf dem Display für 3 Sekunden gedrückt halten.
- 3 Weiter horizontal wischen bis zum Passwort-Screen PAS.
- 4 Auf PAS erneut 3 Sekunden gedrückt halten.
- 5 "000" wird angezeigt (SET und Pfeil leuchten).
- 6 Vertikal wischen, um das Passwort 183 einzugeben.
- 7 Die Taste SET auf dem Display für 3 Sekunden gedrückt halten, um zu speichern.
Technische Dokumente
Laden Sie die Original-Parameterliste sowie die Schritt-für-Schritt-Anleitung als PDF herunter – ideal zum Ausdrucken oder für das Techniker-Tablet.
30 Tipps gegen Verdampfer-Vereisung
Mit dieser Checkliste optimieren Sie Lagerung, Wartung und Anlagentechnik. Reduzieren Sie Stromkosten um bis zu 30 % und verhindern Sie vorzeitige Anlagenausfälle.
Verhalten & Lagerung
Türen strikt geschlossen halten. Öffnungszeiten beim Kommissionieren auf absolute Sekunden minimieren.
Ware niemals warm einlagern. Sämtliche Produkte vorab im Vorkühlraum auf Zieltemperatur bringen.
Abstand zum Verdampfer wahren. Luftansaug- und Ausblasbereich (Wurfweite) komplett freihalten.
Lagergut nicht direkt an die Wände stellen. Mindestens 10 cm Abstand für Luftzirkulation einhalten.
Offene Flüssigkeiten oder nasse Umverpackungen vor der Einlagerung strikt verschließen bzw. trocknen.
Personal intensiv schulen: Sensibilisieren Sie Mitarbeiter für Kosten, die durch offene Türen entstehen.
Staplerverkehr optimieren: Kommissionierung bündeln, um ständiges Ein-/Ausfahren zu reduzieren.
Beleuchtung beim Verlassen der Zelle immer ausschalten, da herkömmliche Lampen Wärme erzeugen.
Keine unnötigen Personenaufenthalte in der Zelle. Körperwärme & Atemfeuchtigkeit fördern Vereisung.
Regale stets quer zum Luftstrom des Verdampfers stellen, nicht als massive Blockade davor.
Wartung & Pflege
Türdichtungen wöchentlich auf Risse oder poröse Stellen prüfen und feucht reinigen.
Bodenfugen, Wand- und Deckenanschlüsse auf optische Dichtheit (Acryl/Silikon) kontrollieren.
Abtauwasser-Ablauf des Verdampfers regelmäßig auf Verstopfungen prüfen (Gefahr von Eisrückstau).
Verdampferlamellen vorsichtig von Staub befreien. Das verbessert den Wärmeübergang enorm.
Tropfschale unter dem Verdampfer prüfen. Diese muss direkt nach der Abtauung restlos leer sein.
Lüfterflügel auf ersten Eisansatz oder Unwucht sichtprüfen, um Lagerschäden zu vermeiden.
Druckausgleichsventil an der Zellwand von außen und innen auf Eisfreiheit und Funktion prüfen.
Schließmechanismus der Tiefkühltüren regelmäßig ölen, damit diese bündig ins Schloss fallen.
Bei elektrischer Unterfrier-Bodenheizung: Die gleichmäßige Wärmeverteilung sicherstellen.
Sparen Sie nicht an der Wartung: Schließen Sie einen Wartungsvertrag mit einer Kältefirma ab (min. 1× jährlich).
Anlagentechnik
PVC-Streifenvorhänge direkt hinter der Tür installieren. Reduziert den Luftaustausch um ca. 30 %.
Luftschleieranlagen über dem Torbereich einbauen. Besonders effizient bei viel Staplerverkehr.
Ablauf-Begleitheizung im Abflussrohr des Verdampfers nachrüsten, damit Schmelzwasser abläuft.
Siphon am Abflussrohr außerhalb der Zelle installieren (verhindert den extremen Warmluft-Sog).
Ausreichend dimensioniertes, beheiztes Druckausgleichsventil einbauen (verhindert Tür-Vakuum).
Abtauparameter von Fachfirma optimieren lassen (Dauer und Häufigkeit direkt an Nutzung anpassen).
Abtauende-Fühler (Sensor direkt am Verdampfer) auf absolut exakte Positionierung prüfen.
Anlage auf intelligente, bedarfsgesteuerte Abtauung umstellen lassen, statt auf starre Zeiten zu setzen.
Rahmenheizung der Tiefkühltür auf korrekte Funktion messen (verhindert das Anfrieren der Dichtung).
Alte Leuchtmittel komplett auf spezielle Kälte-LEDs umstellen. Minimiert die Wärmelast extrem.
Eine intakte Anlage spart Geld
Optimale Luftzirkulation und eine eisfreie Anlage sind der Schlüssel für langlebige Kältetechnik. Ignorieren Sie Eisbildung nicht – sie ist der erste Indikator für drohende Ausfälle.
