Montageanleitung Tiefkühlzelle / Normalkühlung

Willkommen zur Montageanleitung für Ihre neue Kühlzelle. In diesem Handbuch finden Sie detaillierte Anweisungen zur Montage und Installation Ihrer Kühlzelle unter Verwendung von Nut- und Federsystem-Paneele. Diese hochqualitativen Paneele sind für ihre Langlebigkeit, Robustheit und hervorragende Isolationseigenschaften bekannt. Sie sind speziell dafür konzipiert, ein effizientes und zuverlässiges Kühlungssystem zu gewährleisten, das Ihre Bedürfnisse erfüllt und übertrifft.

Bitte lesen Sie diese Anleitung sorgfältig durch und stellen Sie sicher, dass Sie die notwendigen Werkzeuge und Materialien zur Hand haben, bevor Sie mit der Montage beginnen. Es ist wichtig, dass Sie jeden Schritt sorgfältig befolgen, um sicherzustellen, dass Ihre Kühlzelle korrekt installiert ist und optimal funktioniert.

Wir freuen uns, dass Sie sich für unsere Produkte entschieden haben und stehen Ihnen bei jedem Schritt des Montageprozesses zur Seite. Wir sind überzeugt, dass Sie mit der Qualität und Leistung Ihrer neuen Kühlzelle zufrieden sein werden.

Lassen Sie uns also ohne weitere Verzögerung mit dem Montageprozess beginnen.

Hinweis zum Thema Aggregat und Kälte

WICHTIGE HINWEISE ZUR KÄLTE

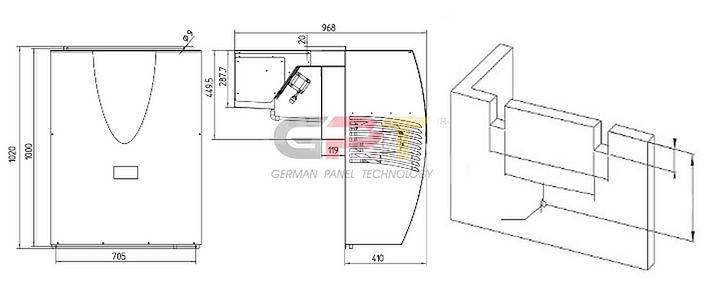

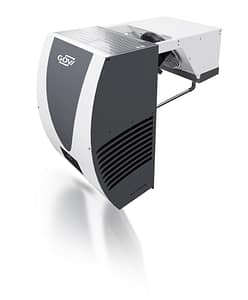

Es gibt zwei Arten von Aggregaten in der Kältetechnik: Huckepack und konventionelle Anlagen. Huckepack-Anlagen benötigen in der Regel Schnitte in Wandpaneelen nach den Maßen im Datenblatt des Aggregats, wobei die Dicke des Paneels berücksichtigt werden muss. Diese Art von Aggregat ist steckerfertig. Es ist jedoch zu beachten, dass die Decke der Zelle erst nach der Anbringung des Huckepack-Aggregats angebracht werden sollte, um ein einfacheres und sichereres Anbringen des Aggregats zu ermöglichen. Konventionelle Anlagen müssen dagegen von einem Fachbetrieb angeschlossen werden. Es ist wichtig, dass Aggregat-Installationen von qualifizierten Personen durchgeführt werden, um die Sicherheit und Effizienz der Anlage zu gewährleisten. Regelmäßige Wartung und Inspektionen helfen dabei, Probleme frühzeitig zu erkennen und zu beheben.

Bitte beachten Sie, dass dieses Datenblatt nur ein Beispiel ist und dass die genauen Spezifikationen und Maße des Aggregats unterschiedlich sein können.

Was nicht im Paket enthalten ist.
Bevor wir mit der Montage beginnen, ist es wichtig zu klären, was in Ihrem Paket enthalten ist und was nicht.

Grundlegende Montagewerkzeuge wie Schraubendreher, Bohrmaschine, Hammer, Maßband und Wasserwaage.
Elektrische Komponenten wie die Kühlmaschine oder Beleuchtungseinheiten. Spezielle Klebstoffe oder Dichtmittel, die zur Abdichtung der Verbindungen zwischen den Paneelen benötigt werden könnten.
Schutzkleidung wie Handschuhe, Sicherheitsbrille und -schuhe.

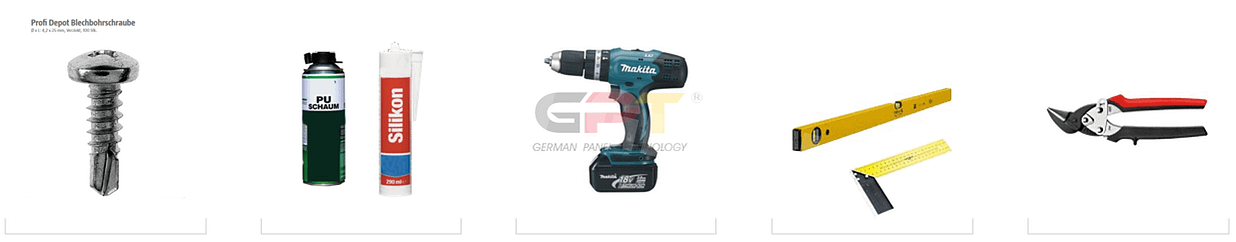

Für die Montage Ihrer Kühlzelle sind selbstschneidende Schrauben der Größen 4,2 mm und 2,5 mm notwendig. Sie ermöglichen eine einfache und effiziente Montage der Paneele. Bitte beachten Sie, dass diese Schrauben separat erworben werden müssen

Profi Depot Blechbohrschraube

Wird benötigt
Ø x L: 4,2 x 25 mm, Verzinkt

Silikon & PU Schaum

Wird benötigt
Silikon – Lebensmittelecht

PU – Schaum zum abdichten

Akkuschrauber

Wird benötigt

Wasserwaagen / Eckwinkel

Wird benötigt

Blechschere

Wird benötigt

Kühlzellenboden Isolierung
Wenn Sie eine NK-Zelle ohne Boden aufbauen, können Sie Schritt 1-3 überspringen

Schritt: 1

Unterbelüftung

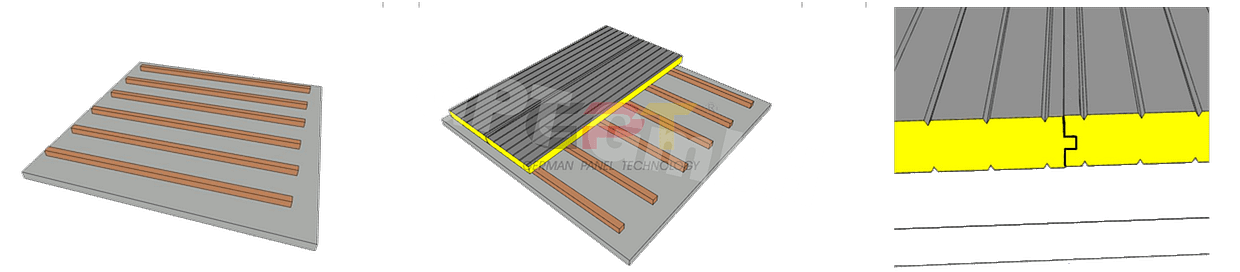

Bevor Sie mit der Montage beginnen, müssen Sie zunächst die Unterlegkeile positionieren, die zur Unterluftzirkulation dienen (bitte beachten Sie, dass diese nicht im Lieferumfang enthalten sind). Diese sollten entsprechend der Abbildung auf dem Boden platziert werden.

Schritt: 2

Paneele auflegen

Nachdem die Unterlegkeile auf dem Boden positioniert wurden, können Sie mit der Montage der Bodenpaneele beginnen. Legen Sie jedes Paneel einzeln auf die Unterlegkeile. Wir empfehlen, bei Tiefkühlzellen das Ausschäumen der Verbindungen vorzunehmen, um eine höhere Dichtigkeit zu erzielen.

Schritt: 3

Nut & Feder

In diesem Schritt wird die Nut ausgeschäumt und die beiden Paneele miteinander verbunden. Füllen Sie dazu den Spalt zwischen den Nut- und Federsystem-Paneele mit dem empfohlenen Dichtungsmittel oder PU-Schaum aus und stecken Sie die beiden Paneele zusammen.

Wichtige Information:
Wenn Sie eine Kühlzelle ohne Boden haben, finden Sie nähere Informationen auf der folgenden Seite.
Bitte beachten Sie, dass die Montageanleitung je nach Ausstattung Ihrer Kühlzelle variieren kann.

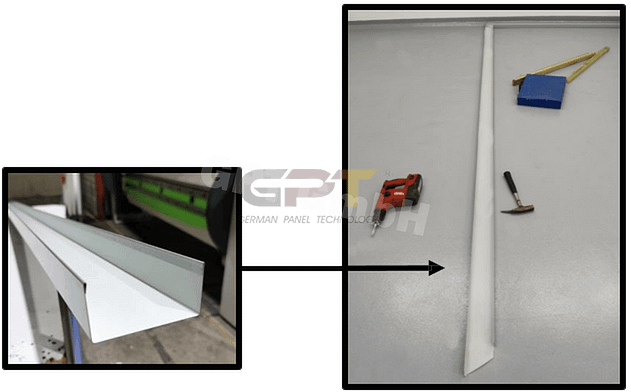

Wichtige Information für Kühlzellen ohne Boden

Um die Paneele auszurichten, müssen Sie die mitgelieferten U-Profile am Boden positionieren und ausrichten. Anschließend können Sie die Wandpaneele darin ausrichten.

Schritt : 4

Zusammengeschraubt

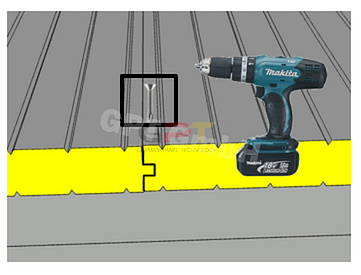

Als nächstes müssen Sie die Verbindungsstellen der Paneele mit selbstschneidenden Schrauben sichern. Achten Sie darauf, dass Sie die Schrauben gleichmäßig und abhängig von der Größe der Kühlzelle verteilen. Verwenden Sie die passende Größe der Schrauben (4,2 mm und 2,5 mm) und schrauben Sie die Paneele an den Verbindungsstellen zusammen.

Bitte beachten Sie, dass dieser Schritt je nach Fabrikat nicht bei jedem Paneel notwendig ist. Überprüfen Sie die Montageanleitung des Herstellers und entscheiden Sie, ob die Verwendung von Schrauben an jeder Verbindungsstelle erforderlich ist.

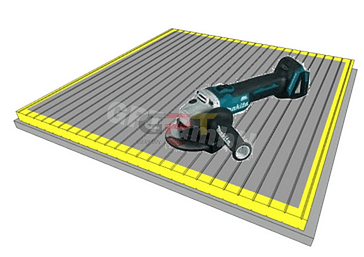

Schritt:5

Kälteschnitte

Bitte beachten Sie, dass das Durchführen von Kälteschnitten in manchen Fällen ausdrücklich erforderlich ist, um Kältebrücken oder Wärmebrücken zu vermeiden. Bitte überprüfen Sie die Montageanleitung des Herstellers, um sicherzustellen, ob das Durchführen von Kälteschnitten in Ihrer Anwendung notwendig ist.

Für Tiefkühlzellen ist dies in der Regel eine Pflichtmaßnahme. Es kann jedoch auch bei anderen Anwendungen erforderlich sein. Wenn das Durchführen von Kälteschnitten notwendig ist, muss es sorgfältig durchgeführt werden, um sicherzustellen, dass die Isolierung der Kühlzelle einwandfrei funktioniert.

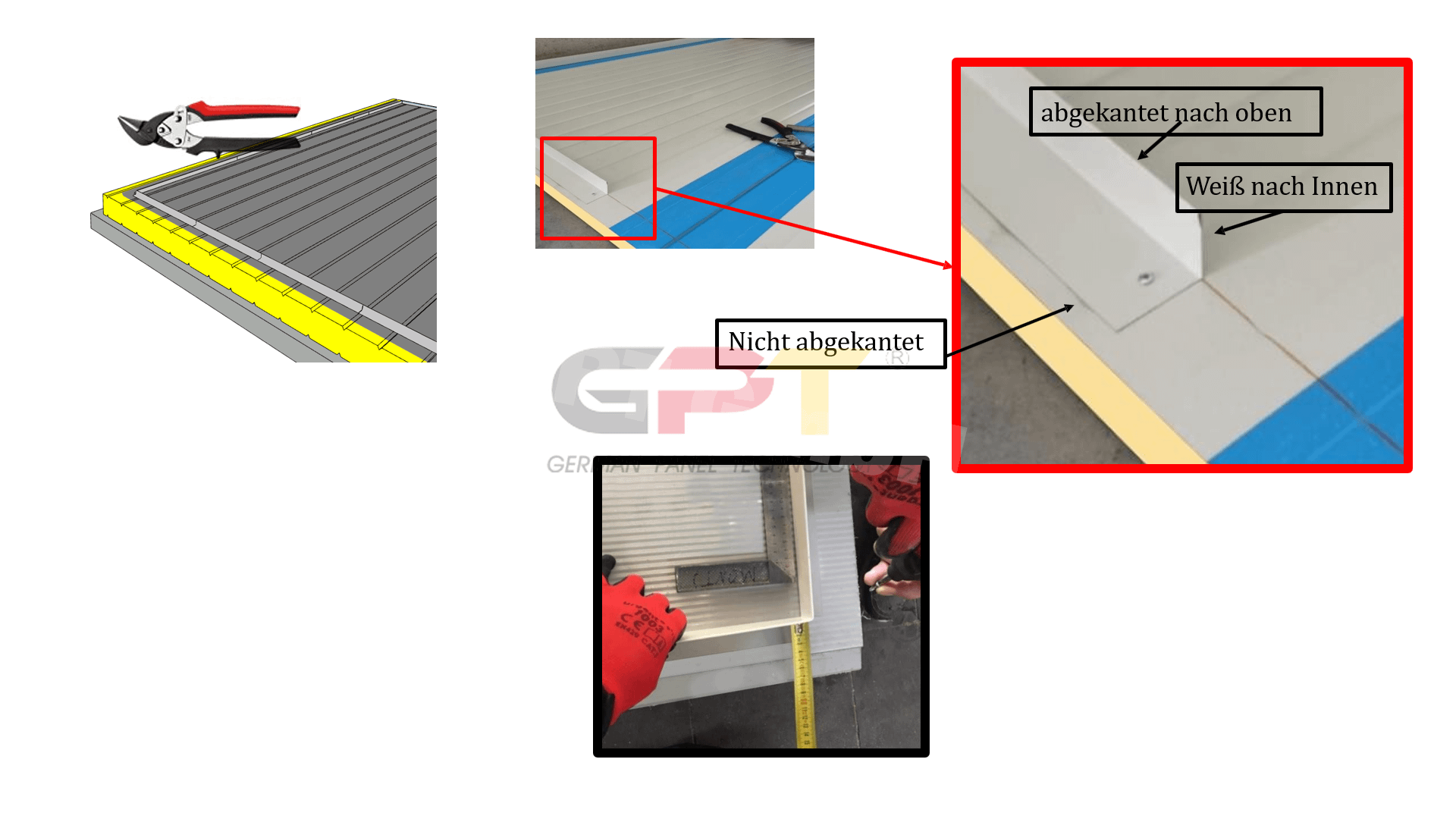

Schritt:6

Der Abstand zwischen dem Bodenwinkel und dem Bodenpaneel wird durch die Stärke des Wandpaneels bestimmt. Die Wandpaneele werden später in diesen Spalt eingefügt. Der Abstand kann je nach Stärke des Wandpaneels variieren. Hier ist ein Beispiel:

Für eine Wandpaneelstärke von 80 mm beträgt der Abstand 8,2 cm.
Für eine Wandpaneelstärke von 100 mm beträgt der Abstand 10,2 cm.
Für eine Wandpaneelstärke von 120 mm beträgt der Abstand 12,2 cm.

Schritt : 7

Innenwinkel verschrauben

Schritt : 8

PU-Schaum Arbeiten

Bevor Sie das erste Wandpaneel aufsetzen, müssen Sie den Spalt zwischen dem Innenwinkel und dem Bodenpaneel ausfüllen. Verwenden Sie hierfür das empfohlene Dichtungsmittel oder PU-Schaum und schäumen Sie den Spalt aus.

Schritt : 9

Erstes Paneel verbinden

Das erste Wandpaneel kann nun aufgesetzt werden. Achten Sie darauf, nicht mit der Tür Seite zu beginnen. Drücken Sie das Wandpaneel von hinten an den Innenwinkeln an und befestigen Sie es mit den selbstschneidenden Schrauben, indem Sie das Paneel an den Innenwinkeln verschrauben.

Schritt : 10

Weiteres Paneel verbinden

Setzen Sie das zweite Wandpaneel ein, indem Sie es in die dafür vorgesehenen Halterungen schieben. Achten Sie darauf, dass das Paneel bündig mit dem ersten Paneel abschließt. Verschrauben Sie nun den Innenwinkel direkt an das Wandpaneel, um eine stabile Verbindung herzustellen. Wiederholen Sie diesen Schritt für alle weiteren Wandpaneele. Beachten Sie dabei, dass die Wandpaneele immer genau ausgerichtet und sicher verschraubt werden müssen, um eine sichere und dauerhafte Installation zu gewährleisten.

Schritt : 11

PU-Schaum Arbeiten

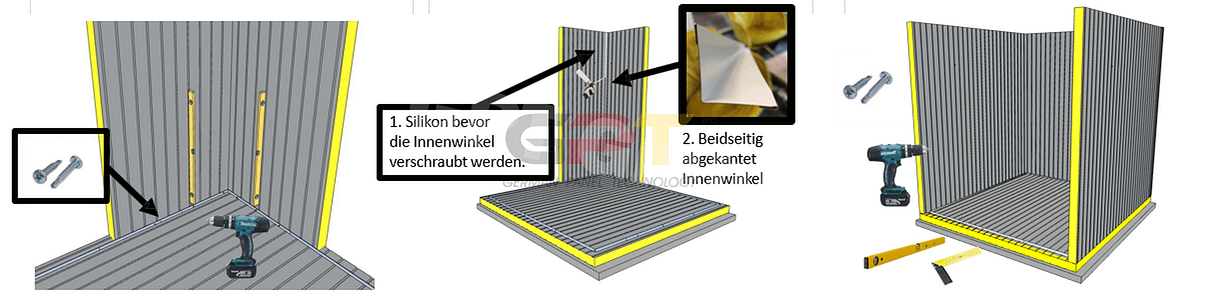

Bevor Sie die Eckwinkel anschrauben, müssen Sie die Eckverbindungen mit Silikon abdichten, um eine dauerhafte Dichtigkeit zu gewährleisten. Tragen Sie das Silikon sorgfältig auf und achten Sie darauf, dass die Verbindung vollständig abgedichtet ist. Arbeiten Sie hierbei gewissenhaft, um sicherzustellen, dass das Silikon gleichmäßig und in ausreichender Menge aufgetragen wird. Sobald das Silikon aufgetragen ist, können Sie die Eckwinkel anschrauben und die Montage fortsetzen.

Schritt : 12

Paneele verbinden

Arbeiten Sie sich schrittweise vor, indem Sie jedes Wandelement nacheinander anbringen. Achten Sie darauf, dass jedes Element bündig mit dem vorherigen Element abschließt und dass Sie hierbei eine Wasserwaage verwenden, um sicherzustellen, dass die Dichtung gleichmäßig ist. Arbeiten Sie hierbei sorgfältig und gewissenhaft, um eine stabile und dauerhafte Installation zu gewährleisten. Wiederholen Sie diesen Prozess, bis alle Wandelemente angebracht sind und die Kühlzelle vollständig montiert ist."

Finale Arbeiten an der Kühlzelle (ohne Tür)

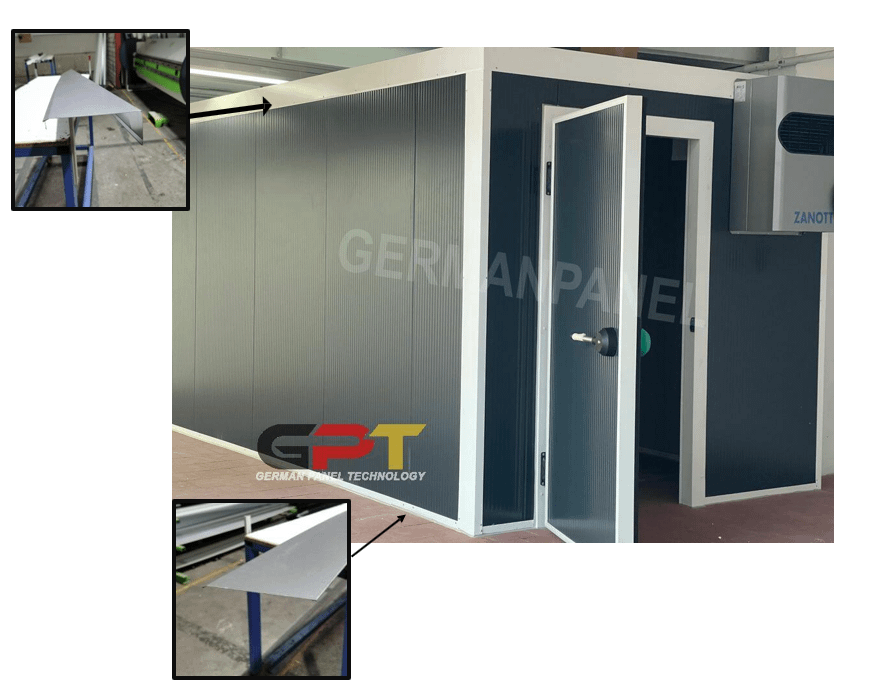

Als finale Schritte setzen Sie die Tür ein und dichten sie mit PU-Schaum ab. Tragen Sie hierzu eine Schicht PU-Schaum zwischen Rahmen und Sandwichplatten ein und achten Sie darauf, dass Sie auf beiden Seiten des Rahmens etwa 1,5 bis 4,0 cm verwenden, um eine vollständige Abdichtung zu erreichen. Nachdem die Tür abgedichtet ist, bringen Sie die Außenblenden für eine optisch ansprechende Optik an. Beachten Sie, dass die Außenblenden für die Kühlleistung unerheblich sind. Wir wünschen Ihnen viel Spaß mit Ihrer neuen Kühlzelle und hoffen, dass Sie die Installation erfolgreich abgeschlossen haben.

Arbeitsschritt 1

Vor der Montage der Kühlhaus-Drehtür ist es wichtig, sich mit den erforderlichen Werkzeugen und Materialien vertraut zu machen. Sie benötigen folgende Werkzeuge:

Akkuschrauber
Bohrer
Schraubendreher
Hammer
Silikonspritze

Außerdem sind folgende Materialien erforderlich:

Selbstschneidende Schrauben mit Bohrkopf
Rostfreie Schrauben mit Dübeln
Kühlraumgeeignetes Silikon
Gegenklemmwinkel (im Lieferumfang enthalten)

Bitte stellen Sie sicher, dass Sie alle notwendigen Werkzeuge und Materialien bereit haben, bevor Sie mit der Montage beginnen.

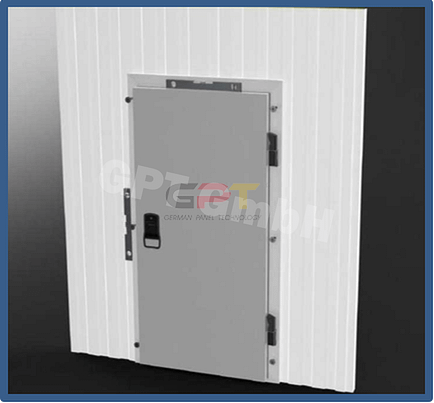

Arbeitsschritt 2

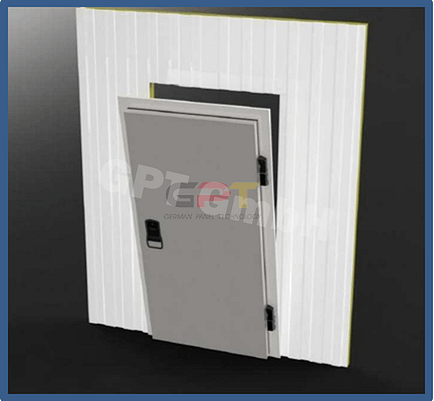

Sobald Sie sicherstellen, dass alles auf der gleichen Höhe und Tiefe ist, kann die Person von außen die Kühlzellentür mithilfe von selbstschneidenden Schrauben an beiden Seiten mit jeweils drei Schrauben befestigen. Dadurch sollte es Ihnen nun möglich sein, die Kühlhaustür problemlos zu öffnen. Anschließend können Sie von innen den Spalt zwischen dem Türrahmen und dem Wandpaneel mit Schaum ausfüllen.

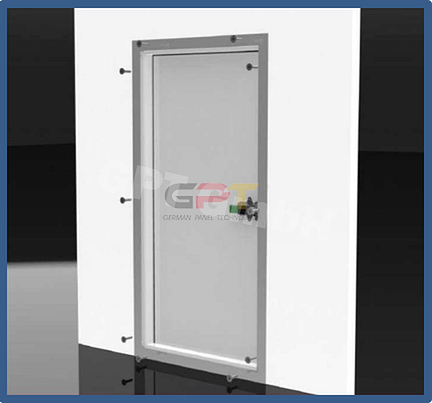

Arbeitsschritt 3

Nun sollten Sie die Gegenklemmwinkel mithilfe der im Lieferumfang enthaltenen selbstschneidenden Schrauben befestigen.

Es ist wichtig zu beachten, dass bei Paneelwänden selbstschneidende Schrauben mit Bohrkopf verwendet werden sollten, während bei Mauerwerk 6x60 rostfreie Schrauben mit Dübeln verwendet werden müssen.

Arbeitsschritt 4

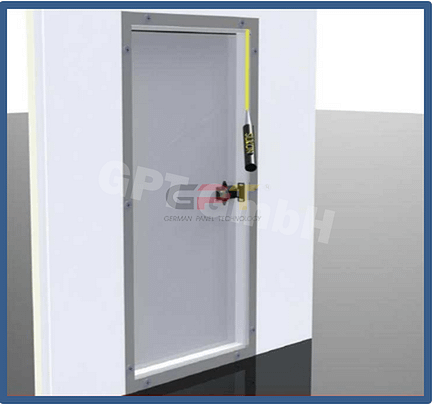

Anschließend sollten Sie die Fuge zwischen dem Gegenklemmwinkel und dem Klemmrahmen mit kühlraumgeeignetem Silikon versiegeln.

Arbeitsschritt 5

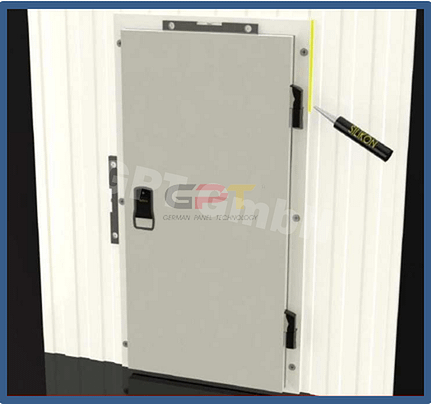

Vergessen Sie nicht, auch die Außenseite mit Silikon zu versiegeln.

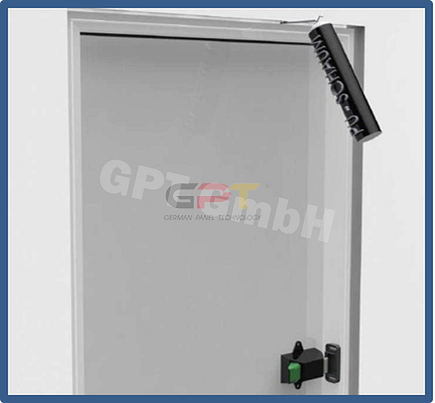

Arbeitsschritt 6

Als nächstes sollten Sie von innen den Spalt zwischen dem Türrahmen und dem Wandpaneel mit Schaum ausfüllen.

Es ist wichtig zu beachten, dass bei Tiefkühlzellentüren die integrierte Blattheizung von einem Elektriker an 230V angeschlossen werden muss und mit 16 Ampere abgesichert sein sollte.
